Wie wählt man Elektrodenmaterialien in der EDM-Industrie aus?

Mit der Zunahme der Präzision der Werkzeuge, der Anzahl vieler Teile aus schwierigen Materialien und der Reifung der Erodiertechnik wird die Erodierelektrode aus Wolfram-Kupfer-Verbundwerkstoff immer häufiger eingesetzt. Dennoch ist es notwendig, die Elektrodenmaterialien beim Erodieren vernünftig auszuwählen, da dies eine wichtige Garantie für die Qualität der Bearbeitung ist, und es ist auch notwendig, dass jeder Erodiertechniker die Eigenschaften der Erodier-Elektrodenmaterialien genau kennt.

EDM-Elektrodenwerkstoffe

Zu den Elektrodenmaterialien für die Funkenerosion (EDM) gehören hauptsächlich Graphit, Rotkupfer, Wolfram-Kupfer-Verbundwerkstoffe usw. Wie allen Maschinenbauern bekannt ist, haben die physikalischen Eigenschaften der Elektrodenmaterialien einen großen Einfluss auf die Entladungserosion, den Elektrodenverlust, die Bearbeitungsgeschwindigkeit, die Bearbeitungsgenauigkeit und die Bearbeitungsstabilität beim Erodieren, und die Bearbeitungsqualität wird durch die Verwendung verschiedener Elektrodenmaterialien unter der Bedingung der Parameterauswahl direkt beeinflusst.

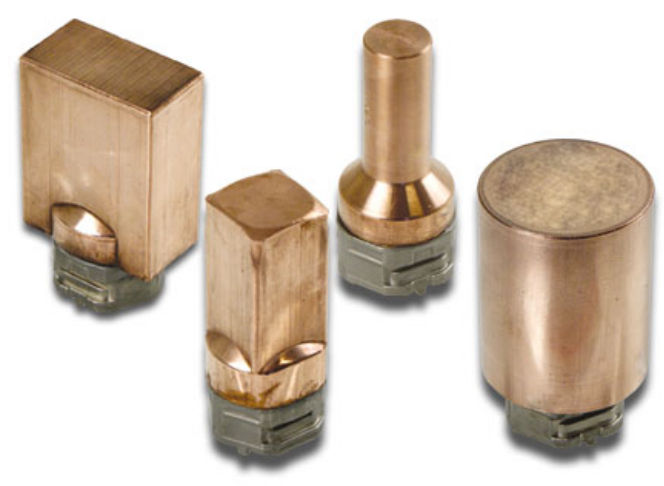

Rote Kupferelektrode

Rotes Kupfer hat eine hohe Korrosionsbeständigkeit aufgrund seiner hohen Wärmeleitfähigkeit und seines Wärmeübergangskoeffizienten. Daher wird die Elektrode aus Rotkupfer häufig als Elektrodenmaterial für die Bearbeitung kleiner und mittlerer Hohlraumteile verwendet, und sie hat weniger Elektrodenverschleiß.

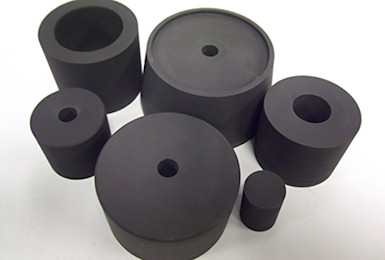

Graphit-Elektrode

Graphit hat eine hohe Schmelz- und Siedetemperatur und ist daher sehr korrosionsbeständig. Die Wärmekapazität von Graphit ist sehr groß, und er kann freien Kohlenstoff absorbieren, um den Verlust der Elektrode beim Breitpulsschruppen auszugleichen. Darüber hinaus hat Graphit auch die Vorteile der Verbrauchsbeständigkeit, der hohen Temperatur, der geringen Verformung, der leichten Qualität und der hohen Verarbeitungseffizienz. Allerdings hat die Graphitelektrode den Nachteil, dass sie eine geringe Steifigkeit aufweist und bei spitzen Winkeln zu Rissen neigt.

Elektrode aus Wolfram-Kupfer-Legierung

Der Wolfram-Kupfer-Verbundwerkstoff mit einem Wolframanteil von 50%~90% (Massenanteil) vereint viele Vorteile von Wolfram und Kupfer und zeichnet sich durch hohe Festigkeit und Härte, gute elektrische Leitfähigkeit und Wärmeleitfähigkeit, niedrigen Wärmeausdehnungskoeffizienten, gute Lichtbogenbeständigkeit, Hochtemperaturoxidationsbeständigkeit und Beständigkeit gegen Schmelzschweißen aus. Obwohl Wolfram-Kupfer das bessere Elektrodenmaterial für Metalle ist, ist sein Preis teuer und wird im Allgemeinen für kleine Präzisionsarbeiten verwendet.

Wie wählt man Elektrodenmaterialien aus?

Beim Erodieren ist die Wahl des richtigen Elektrodenmaterials ein wichtiger Faktor, um die Bearbeitungsqualität zu gewährleisten und die Produktivität zu steigern. Der Hohlraum der Elektrode ist bei der Verwendung unterschiedlich, so dass es einen großen Unterschied in Größe oder Form gibt und es schwierig ist, die Werkzeugelektrode zu standardisieren. Daher sollten bei der Auswahl von Elektrodenmaterialien die folgenden Grundsätze beachtet werden.

* Auf der Grundlage einer Analyse der Eigenschaften und technischen Anforderungen (Oberflächenrauheit, Abmessung, Toleranzgenauigkeit) des Werkstücks sollten die Elektrodenmaterialien entsprechend den Werkstoffen und technischen Anforderungen des Werkstücks ausgewählt werden.

* Wählen Sie zunächst das Material mit guter Wärmeleitfähigkeit und hohem Schmelzpunkt als Elektrodenmaterial aus .

* Dabei werden Faktoren wie leichte Formbarkeit der Elektrode und gute Bearbeitungsleistung berücksichtigt, um einen guten Erodiereffekt zu erzielen. Obwohl die beim Erodieren verwendeten Elektrodenmaterialien hauptsächlich Kupfer-, Graphit- und Wolfram-Kupfer-Elektroden sind, sind aufgrund der Eigenschaften von Hochleistungselektroden, wie Reinheit, Viskosität, kompakte Struktur, Gleichmäßigkeit und physikalisch-chemische Eigenschaften, die ausgewählten Elektroden und die Bearbeitungsparameter für verschiedene Bearbeitungsobjekte und Anforderungen völlig unterschiedlich.
